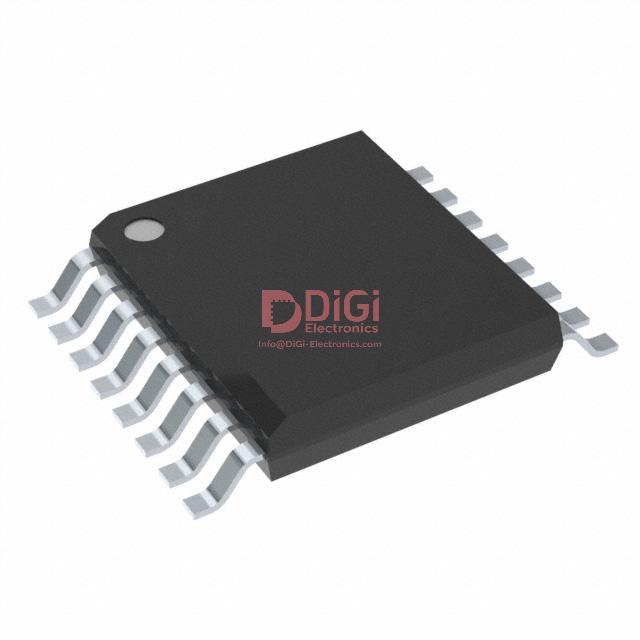

ISO7760DBQ
Texas Instruments
DGTL ISO 3000VRMS 6CH GP 16SSOP
50282 Mga Piraso Bago Orihinal na Naka-stock
General Purpose Digital Isolator 3000Vrms 6 Channel 100Mbps 85kV/µs CMTI 16-SSOP (0.154", 3.90mm Width)
Humiling ng Presyo
(Lilipad bukas)
*Dami
Minimum 1
Minimum 1
5.0 / 5.0
- (176 Mga Pagraranggo)
ISO7760DBQ
Pangkalahatang-ideya ng Produktong
1314036
DiGi Electronics Bahagi ng Numero
ISO7760DBQ-DGTagagawa
Texas Instruments
ISO7760DBQ
Paglalarawan
DGTL ISO 3000VRMS 6CH GP 16SSOPImbentaryo
50282 Mga Piraso Bago Orihinal na Naka-stock
General Purpose Digital Isolator 3000Vrms 6 Channel 100Mbps 85kV/µs CMTI 16-SSOP (0.154", 3.90mm Width)
Dami
Minimum 1
Minimum 1
Bumili at magtanong
Garantiyang at Mga Pagbawi
Paano Mag-order
Padala at Paghahatid
Tiyakin ang Kalidad
365 - Garantiyang Kalidad sa Bawat Araw - Ang bawat piyesa ay ganap na sinusuportahan.
90-araw na Refund o Palitan - Sira o Defektibong Bahagi? Walang Abala.
Limitadong Stock, Mag-order Ngayon - Kumuha ng maaasahang bahagi nang walang alalahanin.
Pandaigdigang Pagpapadala at Ligtas na Pakete
Pandaigdigang Paghahatid sa loob ng 3-5 Araw ng Paggawa
100% ESD Anti-Static Packaging
Real-Time Tracking para sa Bawat Order
Segurado at Flexible na Pagbabayad
Kredit Card, VISA, MasterCard, PayPal, Western Union, Telegraphic Transfer (T/T) at marami pang iba
Lahat ng bayad ay naka-encrypt para sa kaligtasan
ISO7760DBQ Mga Teknikal na Espesipikasyon
Kategorya
Digital Isolators
Pagbabalot
Tube
Serye
ISO776x
Katayuan ng Produkto
Active
Teknolohiya
Capacitive Coupling
Uri ng
General Purpose
Nakahiwalay na Kapangyarihan
No
Bilang ng mga Channel
6
Mga input - Side 1/Side 2
6/0
Uri ng Channel
Unidirectional
Boltahe - Paghihiwalay
3000Vrms
Karaniwang mode pansamantalang kaligtasan sa sakit (min)
85kV/µs
Data Rate
100Mbps
Pagpapalaganap Pagkaantala tpLH / tpHL (Max)
16ns, 16ns
Pulse Lapad Pagbaluktot (Max)
4.9ns
Oras ng Pagtaas / Pagbagsak (Typ)
1.1ns, 1.4ns
boltahe - Supply
2.25V ~ 5.5V
Temperatura ng Pagpapatakbo
-55°C ~ 125°C
Uri ng Pag mount
Surface Mount
Package / Kaso
16-SSOP (0.154", 3.90mm Width)
Pakete ng Kagamitan sa Supplier
16-SSOP
Base Numero ng Produkto
ISO7760
Datasheet at Dokumento
Pahina ng Produkto ng Tagagawa
ISO7760DBQ Specifications
Mga Mapagkukunan ng Disenyo
Digital Isolator Design Guide
Mga Datasheet
ISO7760-63 Datasheet
HTML Datasheet
ISO7760DBQ-DG
Klasipikasyon ng Kapaligiran at Eksport
Katayuan ng RoHS
ROHS3 Compliant
Antas ng Sensitivity ng kahalumigmigan (MSL)
2 (1 Year)
Katayuan ng REACH
REACH Unaffected
ECCN
EAR99
HTSUS
8542.39.0001
Karagdagang Impormasyon
Iba pang mga Pangalan
ISO7760DBQ-DG
296-48810
Standard na Pakete
75
Reviews
5.0/5.0-(Show up to 5 Ratings)
Disyembre 02, 2025
I’m always satisfied with the value and the ease of browsing on their site.
Disyembre 02, 2025
You get great value with DiGi Electronics, thanks to their competitive prices and reliable packaging.
Disyembre 02, 2025
I highly value their proactive communication during the shipping process.
Disyembre 02, 2025
Their quick shipping has helped us keep up with high demand without stock shortages.
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
Mga Madalas na Itanong (FAQ)
Ano ang mga pangunahing katangian ng Texas Instruments ISO7760DBQ digital isolator?
Ang ISO7760DBQ ay isang 6-kanal, unidirectional na digital isolator na may voltage isolation na 3000Vrms, sumusuporta sa data rates hanggang 100Mbps, at may mataas na common mode transient immunity na 85kV/μs, na angkop para sa high-speed digital na aplikasyon.
Puwede bang gamitin ang Texas Instruments ISO7760DBQ kasabay ng iba't ibang boltahe ng power supply?
Oo, ang ISO7760DBQ ay maaari gumana sa loob ng supply voltage range na 2.25V hanggang 5.5V, kaya't compatible ito sa iba't ibang elektroniko at power configuration.
Ano ang karaniwang temperature range kung saan maaaring operasyon ng ISO7760DBQ digital isolator?
Ang digital isolator na ito ay maaasahan sa temperatura mula -55°C hanggang 125°C, na angkop sa mga matinding environment at mahahalagang aplikasyon.
Paano napapabuti ng ISO7760DBQ ang signal integrity sa high-speed na mga circuit?
Sa propagation delay na 16ns, minimal na pulse width distortion (4.9ns), at mabilis na rise/fall times, tinitiyak ng isolator ang tumpak na transmisyon ng data sa mataas na bilis habang pinapanatili ang integridad ng signal.
Ano ang mga pakinabang ng paggamit ng ISO7760DBQ sa aking mga proyektong elektroniko, at ano ang tungkol sa packaging at pagsunod dito?
Nagbibigay ang ISO7760DBQ ng matibay na isolation, mataas na data rates, at maaasahang performance sa compact na 16-SSOP surface-mount package, at sumusunod ito sa RoHS3 standards, kaya't nakakatulong ito sa environmental compliance sa paggawa ng elektroniko.
Tiyakin ang Kalidad (QC)
Tinitiyak ng DiGi ang kalidad at katotohanan ng bawat elektronikong bahagi sa pamamagitan ng propesyonal na inspeksyon at batch sampling, na naggarantiya ng maaasahang pinagkukunan, matatag na pagganap, at pagsunod sa mga teknikal na espesipikasyon, na tumutulong sa mga customer na mabawasan ang mga panganib sa supply chain at gamitin nang may kumpiyansa ang mga bahagi sa produksyon.
ISO7760DBQ CAD Models
Texas Instruments ISO7760DBQ PCB symbols & footprints
