Ang isang subwoofer amplifier circuit ay ang puwersa sa pagmamaneho sa likod ng malakas, kinokontrol na pagganap ng bass. Hindi tulad ng mga full-range amplifier, partikular itong ininhinyero upang mahawakan ang mataas na kasalukuyang mga pangangailangan, mababang dalas ng katatagan, at napapanatiling thermal stress. Mula sa pag-filter ng signal hanggang sa paghahatid ng kuryente at mga sistema ng proteksyon, ang bawat yugto ay na-optimize para sa malalim, tumpak na pagpaparami ng bass. Ang pag-unawa sa mga prinsipyo ng disenyo nito ay nagsisiguro ng mas malakas na pagganap, pagiging maaasahan, at pagsasama ng system.
Ano ang isang Subwoofer Amplifier Circuit?
Ang isang subwoofer amplifier circuit ay isang audio power-amplification circuit na partikular na idinisenyo upang palakasin ang mga signal ng mababang dalas (karaniwang 20 Hz hanggang 200 Hz) at maihatid ang mataas na kasalukuyang at boltahe na swing na kinakailangan upang humimok ng isang subwoofer sa na-rate na impedance nito na may matatag, kinokontrol na output. Hindi tulad ng full-range amplifier circuits, ito ay na-optimize para sa patuloy na operasyon ng bass, na binibigyang diin ang kasalukuyang kakayahan, makakuha ng kontrol, at thermal tibay sa ilalim ng mabibigat na naglo-load.

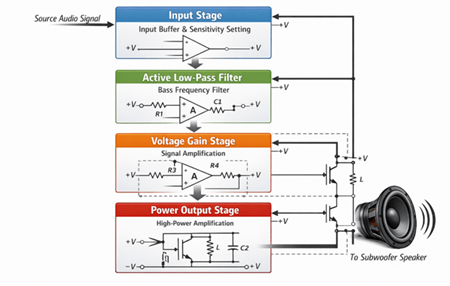

Paano Gumagana ang isang Subwoofer Amplifier Circuit
Ang isang subwoofer amplifier circuit ay gumagana sa pamamagitan ng paglipat ng audio signal sa pamamagitan ng isang nakatuon na bass-only signal path:
• Input Stage: Natatanggap ang pinagmulan ng signal, buffer ito, at nagtatakda ng tamang input sensitivity at impedance upang ang mga susunod na yugto gumana nang malinis.
• Low-Pass Filter: Pinapahina ang midrange at high-frequency na nilalaman, na nagpapasa lamang ng mababang frequency upang ang amplifier ay nagmamaneho ng subwoofer na may bass-only energy.
• Voltage Gain Stage: Pinalakas ang na-filter na signal sa kinakailangang antas habang pinapanatili ang tamang istraktura ng gain upang mabawasan ang ingay at maiwasan ang pag-clipping.
• Power Output Stage: Nagko-convert ng pinalakas na signal sa high-current drive para sa low-impedance voice coil ng subwoofer, gamit ang feedback at pagpapatatag upang makontrol ang pagbaluktot at mapanatili ang ligtas na operasyon sa ilalim ng napapanatiling output.

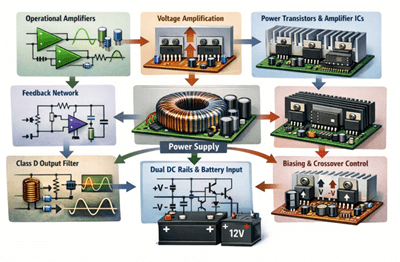

Mga Bahagi ng Subwoofer Amplifier Circuit
● Pagpapatakbo ng mga amplifier (pag-filter at pre-amplification)
• Yugto ng pagpapalakas ng boltahe
• Power transistors o dedikadong amplifier ICs
● Mga network ng feedback (resistors at capacitors)
• Seksyon ng suplay ng kuryente
• Dual DC rails o automotive baterya input
Sa mga disenyo ng Class D, ang mga output inductor at LC reconstruction filter ay mahalaga upang i-convert ang high-frequency PWM switching sa isang malinis na analog waveform. Ang mga biasing network sa linear (Class AB) stage ay may mahalagang papel din sa pag-minimize ng crossover distortion habang kinokontrol ang idle current.
Subwoofer Amplifier Circuit Operation Modes at Proteksyon
Stereo Mode (Dual-Channel Operation)
Sa stereo configuration, ang amplifier ay gumagana bilang dalawang independiyenteng channel, bawat isa ay nagpapalakas ng sarili nitong low-frequency signal path. Ang pakinabang ng bawat channel ay itinakda sa pamamagitan ng mga network ng resistor ng feedback, karaniwang nasa saklaw ng 2.5×-3× sa yugto ng preamplifier, depende sa sensitivity ng input at mga pagsasaalang-alang sa ingay.
Ang bawat channel ay karaniwang kinabibilangan ng:
● Pag-filter ng pagsugpo ng RF sa input
● Mga capacitor ng pag-block ng DC
● Adjustable volume o gain control
• Tamang feedback compensation para sa katatagan
Mode ng Tulay (Mono Operation)
Ang bridge mode ay nagdaragdag ng output power sa pamamagitan ng pagmamaneho ng load na may dalawang output ng amplifier na nagpapatakbo ng 180 ° sa labas ng phase. Epektibong doblehin nito ang pag-ugoy ng boltahe sa buong speaker, na makabuluhang nagdaragdag ng paghahatid ng kuryente.
Panuntunan ng Kritikal na Impedance: Sa mode ng tulay, ang bawat channel ng amplifier ay epektibong nakikita ang kalahati ng impedansya ng nagsasalita.
Kung ang amplifier ay na-rate para sa 4Ω bawat channel sa stereo, karaniwang nangangailangan ito ng 8Ω o mas mataas sa bridge mode.
Ang pagpapatakbo sa ibaba ng na-rate na impedance ay maaaring magresulta sa: labis na kasalukuyang draw / Thermal overload / Proteksyon na nag-trigger / Pagkabigo ng yugto ng output.
Mga pagsasaalang-alang sa Power Stage
Ang yugto ng output ay nagko-convert ng pinalakas na boltahe sa high-current drive na may kakayahang kontrolin ang low-impedance voice coil ng isang subwoofer. Ang mga network ng katatagan tulad ng Zobel (RC) network ay madalas na ginagamit sa output upang mapanatili ang katatagan ng AC at sugpuin ang high-frequency oscillation.
Ang mga disenyo ng Linear Class AB ay umaasa sa maingat na itinakda na mga network ng bias upang mabawasan ang pagbaluktot ng crossover habang pinipigilan ang thermal runaway. Ang mga disenyo ng Class D ay nangangailangan ng mga output inductor at mga filter ng muling pagtatayo ng LC upang i-convert ang high-frequency na paglipat ng PWM sa isang malinis na analog waveform.
Pinagsamang Mga Sistema ng Proteksyon
Ang mga modernong subwoofer amplifier ay nagsasama ng mga layered na sistema ng proteksyon upang mapangalagaan ang parehong amplifier at speaker:
• Speaker Protection Relay - Pinipigilan ang pag-on / pag-turn off ng mga transient at pag-diskonekta ng pag-load sa panahon ng mga pagkakamali
• Overcurrent Limiting - Binabawasan ang output drive kapag natukoy ang labis na kasalukuyang
• Proteksyon ng DC Offset - Idiskonekta ang speaker kung lilitaw ang abnormal na boltahe ng DC
• Thermal Shutdown - Binabawasan ang output o nag-shut down kapag ang ligtas na mga limitasyon ng temperatura ay lumampas
Class AB vs Class D Subwoofer Amplifiers
| Tampok | Klase AB | Klase D |
|---|---|---|
| Prinsipyo ng Pagpapatakbo | Linear analog amplification | Mataas na dalas ng paglipat ng PWM |
| Kahusayan | 50–65% | 85-95% |
| Henerasyon ng Init | Mataas | Mababa |
| Mga Kinakailangan sa Paglamig | Malaking heat sinks | Pamamahala ng compact thermal |
| Pagsasaalang-alang ng EMI | Minimal na ingay sa paglipat | Nangangailangan ng pag-filter ng output at maingat na layout |
| Pagiging kumplikado ng Circuit | Mas simpleng topology | Nangangailangan ng maingat na layout ng PCB at pag-filter |
| Density ng Kapangyarihan | Mas mababa | Napakataas |
| Mga Katangian ng THD | Karaniwang mababa sa katamtamang kapangyarihan; Pagtaas sa thermal stress | Napakababa sa mga modernong disenyo na may advanced na modulasyon; depende sa kalidad ng output filter |
| Idle Kasalukuyang Pag-uugali | Patuloy na bias kasalukuyang dumadaloy kahit na walang signal | Minimal na idle kasalukuyang dahil sa paglipat ng operasyon |
| Damping Factor | Sa pangkalahatan mataas; malakas na kontrol ng kono sa linear na rehiyon | Maaaring maging pantay na mataas ngunit nakasalalay sa output filter at feedback topology |
| Karaniwang Paggamit | Mga Sistema ng Analog na Mataas na Katapatan | Compact na mga sistema ng mataas na kapangyarihan |
| Trend ng Market | Mga tradisyunal na disenyo | Nangingibabaw sa mga modernong sistema |
Mga Pagsasaalang-alang sa Konstruksiyon para sa isang Subwoofer Amplifier Circuit
Grounding at Layout Strategy
Gumamit ng isang malinaw na tinukoy na grounding scheme tulad ng star grounding o kinokontrol na ground planes. Ang mga landas ng pagbabalik na may mataas na kasalukuyang ay hindi dapat magbahagi ng mga bakas sa mga pagbabalik ng input ng maliit na signal. Ang mga decoupling capacitor ay dapat ilagay nang malapit hangga't maaari sa mga aparato ng kuryente at driver IC upang sugpuin ang ripple at paglipat ng ingay sa pinagmulan.
Trace Routing at Kasalukuyang Pamamahala
Panatilihin ang mga bakas na may mataas na kasalukuyang (output ng speaker, mga riles ng supply, mga landas ng rectifier) na pisikal na hiwalay mula sa mababang antas ng input at feedback network. Kung ang mga pagtawid ng bakas ay hindi maiiwasan, tumawid sa 90 ° at panatilihing minimal ang mga lugar ng loop upang mabawasan ang pagkabit ng ingay.
Gumamit ng malawak na pagbuhos ng tanso para sa mga landas ng supply at output. Maramihang mga vias ay dapat gamitin kapag transitioning mataas na kasalukuyang sa pagitan ng mga layer. Ang hindi maayos na kinokontrol na kasalukuyang mga loop ay nagdaragdag ng EMI at maaaring magpakilala ng kawalang-tatag.
Disenyo ng Thermal
Ang mga heatsink ay dapat na sukat para sa pinakamasamang kondisyon ng pagpapatakbo, kabilang ang:
● Mataas na temperatura sa paligid
● Mababang impedance load
• Patuloy na nilalaman ng bass
Gumamit ng tamang mga materyales sa thermal interface at i-verify ang mounting pressure. Panatilihin ang mga electrolytic capacitor na malayo sa mga zone na may mataas na init, dahil ang temperatura ay makabuluhang nagpapaikli sa kanilang habang-buhay.
Kung ang natural na kombeksyon ay hindi sapat, isama ang sapilitang daloy ng hangin at tiyaking pinipigilan ng mga vents ang akumulasyon ng init sa paligid ng mga aparatong output at mga bahagi ng power supply.
Kaligtasan at Paghihiwalay
Panatilihin ang tamang mga distansya ng gumagapang at clearance sa pagitan ng mga seksyon ng mains at mababang boltahe. Gumamit ng mga hadlang sa pagkakabukod kung kinakailangan, at ruta ang mga bakas ng signal ng mababang boltahe mula sa mga node ng paglipat ng pangunahing bahagi. Maglagay ng mga piyus, MOV, NTC thermistors, at mga koneksyon sa lupa nang madiskarteng upang mapabuti ang pagpapaubaya sa pagkakamali at pagsunod sa kaligtasan.
Mga Pagpapahusay sa Kakayahang Magamit at Proteksyon
Isama ang mga naa-access na mga punto ng pagsubok para sa mga diagnostic. Ilagay ang mga thermal sensor malapit sa mga kilalang hot spot. Isama ang mga tampok na proteksiyon tulad ng soft-start circuits, pagtuklas ng DC, paglilimita ng overcurrent, at thermal shutdown upang mabawasan ang mga pagkabigo sa patlang.
Pamamaraan ng Pagsubok ng Subwoofer Amplifier Circuit
Ang isang staged na proseso ng pagsisimula ay nagpapaliit ng panganib at tumutulong na ihiwalay ang mga pagkakamali bago sila makapinsala sa mga bahagi.
• Mag-on nang walang mga IC na naka-install at i-verify na ang mga pangunahing riles ng supply ay tama at matatag (±21 V). Suriin kung may abnormal na pag-init, amoy, o hindi pangkaraniwang mataas na kasalukuyang draw.
• Kumpirmahin ang mga kinokontrol na riles sa mga pin ng supply ng preamp (± 12 V) at tiyakin na ang mga output ng regulator ay hindi oscillating o sagging sa ilalim ng light load.
• I-power down nang lubusan at ilabas ang mga capacitor ng supply kung kinakailangan, pagkatapos ay ipasok ang mga IC na may tamang oryentasyon at paghawak ng ligtas na ESD.
• Muling mag-apply ng kuryente na may proteksyon gamit ang isang kasalukuyang limitadong bench supply o isang serye ng bombilya limiter. Magsimula sa isang konserbatibong kasalukuyang limitasyon (o isang mas mataas na wattage bombilya) at dagdagan lamang pagkatapos ng matatag na pagbabasa ay nakumpirma.
• Subaybayan ang idle current draw at ihambing sa inaasahang pag-uugali. Ang isang biglaang pagtaas ay karaniwang nagpapahiwatig ng isang maikli, maling pag-install, o bias / rail isyu na dapat itama bago magpatuloy.
• Sukatin ang DC offset sa output (ang target ay dapat na malapit sa 0 V). Ang anumang makabuluhang offset ay nagpapahiwatig ng feedback, input biasing, grounding, o device fault na dapat malutas bago ikonekta ang isang speaker.
• Ikonekta ang isang test load at patunayan ang operasyon sa parehong stereo at bridge mode. Magsimula sa mababang antas ng input, kumpirmahin ang malinis na output sa isang saklaw o metro, at i-verify na walang clipping, oscillation, o thermal runaway habang tumataas ang kapangyarihan.
Pag-troubleshoot ng Subwoofer Amplifier Circuit
• Walang Output: I-verify ang mga riles ng supply at kumpirmahin ang presensya ng input signal. Suriin ang mga kable at suriin kung ang proteksyon ng circuitry ay naka-engage dahil sa mga kondisyon ng fault.
• Hum o Buzz: Karaniwang sanhi ng mga error sa grounding, hindi sapat na pag-filter, o kalapitan ng transpormer sa mga landas ng signal. Ipatupad ang star grounding at shielded wiring.
• Pagbaluktot: Kadalasan dahil sa labis na pakinabang, hindi wastong pagkiling, o pag-clipping. Sukatin ang DC offset at i-verify ang linear operating region.
• Sobrang pag-init: Suriin ang impedance ng speaker, contact ng heat sink, boltahe ng supply, at bentilasyon. Ang labis na pag-load ng kasalukuyang makabuluhang nagdaragdag ng thermal stress.
• Isang Pagkabigo ng Channel: Subaybayan ang signal mula sa yugto ng input pasulong. Suriin ang mga network ng feedback at mga joint ng hinang. Ang sistematikong pagsubaybay sa boltahe ay tumutulong sa paghihiwalay ng mga pagkakamali nang mahusay.
Mga Application ng Subwoofer Amplifier Circuit

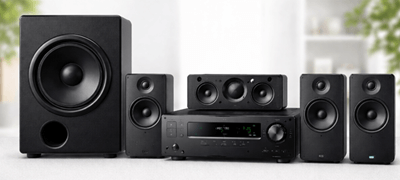

Mga Sistema ng Home Theater (100-500 W Karaniwan)
Inuuna ng mga home system ang mababang pagbaluktot at kinokontrol na extension ng bass. Ang mga amplifier ay na-optimize para sa malinis na pagpaparami ng mga channel ng LFE (Low-Frequency Effects) habang pinapanatili ang tahimik na ingay sa background at mahusay na pag-uugali ng thermal.

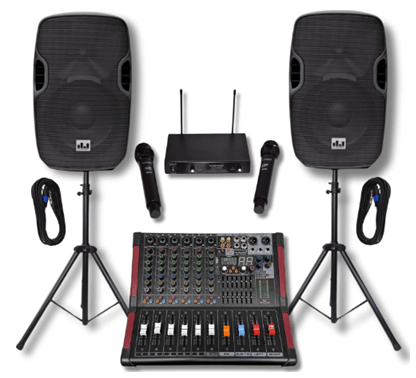

Mga Propesyonal na Sistema ng PA (500 W-2000 W +)
Ang mga propesyonal na sistema ay nangangailangan ng napapanatiling mataas na output ng SPL. Ang mga amplifier ay dapat magparaya sa patuloy na mabigat na paglo-load, mataas na temperatura sa paligid, at pinalawig na oras ng operasyon. Ang pamamahala ng thermal at kasalukuyang kakayahan sa paghahatid ay pangunahing mga hadlang sa disenyo.
DJ at Live Concert Systems
Ang mga live na pag-setup ay nangangailangan ng malakas na pansamantalang tugon at tibay sa ilalim ng mga dynamic na bass peak. Ang mga amplifier ay dapat mapanatili ang katatagan sa panahon ng mabilis na pagbabago ng antas at gumana nang maaasahan sa ilalim ng panginginig ng boses ng transportasyon at mekanikal na stress.
Pagpapalakas ng Tunog ng Sinehan
Binibigyang-diin ng mga sistema ng sinehan kahit na ang pamamahagi ng mababang dalas at tumpak na pagpaparami ng LFE sa malalaking lugar ng upuan. Ang mga amplifier ay madalas na isinama sa sentralisadong mga sistema ng rack na may remote na pagsubaybay.
Mga Sistema ng Audio ng Automotive
Ang mga amplifier ng subwoofer ng sasakyan ay nagpapatakbo mula sa mga sistema ng baterya ng 12V at dapat pamahalaan ang mga pagbabagu-bago ng boltahe, ingay ng kuryente, at limitadong espasyo. Ang mga disenyo ng Class D na may mataas na kahusayan ay nangingibabaw dahil sa mga hadlang sa thermal at kapangyarihan.
Mga Limitasyon sa Subwoofer Amplifier Circuit
Ang mga amplifier ng subwoofer ay maaaring makatagpo ng:
• Pagbaluktot sa ilalim ng labis na overdrive
● Mga Disenyo ng Mataas na Kapangyarihan
• Mga tradeoff ng kahusayan (lalo na ang Class AB)
• Mga hamon sa EMI sa mga sistema ng Class D
· Kawalan ng katatagan mula sa hindi wastong pagkiling
● Mga tradeoff sa pagganap ng gastos sa mas mataas na antas ng kuryente
Subwoofer Amplifier Circuit Mga Trend sa Hinaharap
• Pagsasama ng DSP: Ang mga modernong amplifier ay lalong nagsasama ng built-in na DSP upang mahawakan ang crossover tuning, room EQ, time / phase alignment, at dynamic na limitasyon. Pinapayagan nito ang mas pare-pareho na pagganap ng bass sa iba't ibang mga silid at ginagawang mas mabilis ang pag-setup ng system, na may mga preset at pagkakalibrate na ginagabayan ng app na nagiging karaniwan.
• Advanced Class D: Ang mga mas bagong disenyo ng Class D ay patuloy na nagpapabuti sa katumpakan ng paglipat, mga scheme ng modulasyon, at pag-filter ng output. Ang resulta ay mas mataas na kahusayan at density ng kapangyarihan na may mas mababang ingay at nabawasan ang EMI, na ginagawang mas madali ang pag-package ng high-power amplification sa mas maliit na tsasis nang hindi nakompromiso ang katatagan.
• Integrated Plate Amplifiers: Ang mga pinalakas na subwoofer ay gumagalaw patungo sa ganap na pinagsamang mga module ng plato na pinagsasama ang yugto ng kuryente, aktibong crossover, proteksyon, at kontrol na lohika sa isang pagpupulong. Ang mga modyul na ito ay madalas na may kasamang mga pamantayang konektor at pag-tune na nakabatay sa firmware, na pinapasimple ang pagmamanupaktura, serbisyo, at pare-pareho ang pagganap sa mga linya ng produkto.
• Smart Power Management: Ang soft-start, auto-standby, thermal monitoring, at multi-layer na proteksyon ay nagiging baseline na inaasahan sa halip na mga premium na tampok. Higit pang mga platform ngayon ay may kasamang digital fault detection at event logging, na tumutulong sa mga technician na matukoy ang mga kondisyon ng overheating, clipping, o power-supply stress nang mas mabilis.
• Wireless Integration: Ang mga wireless audio input, pag-setup na batay sa app, at remote na kontrol sa parameter ay lalong binuo. Maraming mga system ngayon ang sumusuporta sa mga low-latency wireless link para sa kakayahang umangkop sa paglalagay ng subwoofer, kasama ang pagsasama sa mas malawak na mga smart home ecosystem para sa pinag-isang kontrol at automation.
Ang mga sistema ng amplifier ng subwoofer ay nagte-trend patungo sa compact, mahusay, mga platform na hinihimok ng DSP na nagpapabuti sa pagkakapare-pareho, kakayahang magamit, at pangmatagalang pagiging maaasahan habang binabawasan ang laki at pinapasimple ang pagsasama.
Konklusyon
Pinagsasama ng mga circuit ng amplifier ng subwoofer ang kontrol ng signal ng katumpakan, paghahatid ng kuryente na may mataas na kasalukuyang, at advanced na proteksyon upang makabuo ng nakakaapekto na tunog na mababa ang dalas. Gumagamit man ng tradisyunal na Class AB o modernong disenyo ng Class D, ang pagganap ay nakasalalay sa tamang istraktura ng pakinabang, katatagan ng suplay ng kuryente, at pamamahala ng thermal. Habang sumusulong ang teknolohiya patungo sa pagsasama ng DSP at mga matalinong sistema ng kuryente, ang mga amplifier ng subwoofer ay patuloy na umuunlad sa mas mahusay, compact, at matalinong mga platform sa pagmamaneho ng bass.
Mga Madalas Itanong [FAQ]
Anong laki ng subwoofer amplifier ang kailangan ko para sa aking subwoofer?
Pumili ng isang amplifier na tumutugma sa RMS power rating ng iyong subwoofer, hindi peak power. Sa isip, ang output ng RMS ng amplifier sa impedance ng speaker (4Ω, 2Ω, atbp.) ay dapat na katumbas o bahagyang mas mataas (10-20%) kaysa sa rating ng RMS ng subwoofer. Ang mga undersized amplifier ay maaaring maging sanhi ng pag-clipping, na mas madaling makapinsala sa mga speaker kaysa sa malinis na mas mataas na kapangyarihan.
Maaari ba akong gumamit ng isang regular na amplifier para sa isang subwoofer?
Oo, ngunit hindi ito perpekto. Ang isang regular na full-range amplifier ay kulang sa isang dedikadong low-pass filter at maaaring hindi na-optimize para sa napapanatiling mababang-dalas na kasalukuyang paghahatid. Ang mga amplifier ng subwoofer ay ininhinyero para sa mataas na kasalukuyang output, thermal endurance, at mababang-dalas na katatagan, na ginagawang mas ligtas at mas mahusay para sa mga application ng bass.
Anong impedance ang dapat kong gamitin para sa isang subwoofer amplifier?
Ang tamang impedance ay nakasalalay sa rating ng amplifier. Ang pagpapatakbo ng mas mababang impedance (hal., 2Ω sa halip na 4Ω) ay nagdaragdag ng kasalukuyang demand at output ng kuryente ngunit pinatataas din ang init at stress. Huwag kailanman gumana sa ibaba ng minimum na na-rate na impedance ng tagagawa, lalo na sa mode ng tulay, dahil maaari itong mag-trigger ng mga circuit ng proteksyon o maging sanhi ng permanenteng pinsala.
Bakit ang aking subwoofer amplifier ay napupunta sa mode ng proteksyon?
Ang mode ng proteksyon ay karaniwang na-trigger ng overcurrent, overheating, DC offset, o maikling circuit. Kabilang sa mga karaniwang sanhi ang mababang impedansya ng speaker, hindi sapat na bentilasyon, mga pagkakamali sa mga kable, o labis na mga setting ng pakinabang. Ang pagsuri sa impedance ng pag-load, daloy ng hangin, at tamang grounding ay karaniwang nalulutas ang isyu.
Kailangan ko ba ng isang capacitor para sa aking subwoofer amplifier?
Ang isang stiffening capacitor ay minsan ginagamit sa mga sistema ng automotive upang patatagin ang boltahe sa panahon ng mabibigat na bass transients. Gayunpaman, hindi nito pinapalitan ang tamang laki ng baterya o suplay ng kuryente. Sa karamihan ng mga audio system sa bahay, ang sapat na rating ng transpormer VA o kapasidad ng SMPS ay nag-aalis ng pangangailangan para sa mga panlabas na kapasitor.
