Ang mga relay ng tambo ay maliliit na electromechanical switch na ginagamit para sa malinis, tumpak, at nakahiwalay na paglipat ng circuit. Ang kanilang pagganap ay nakasalalay sa form ng contact, uri ng pag-load, kontrol ng coil, at tunay na kondisyon ng pagpapatakbo. Upang maunawaan ang kanilang tamang paggamit, kinakailangan na suriin ang kanilang istraktura, lakas, limitasyon, pagpili, disenyo, aplikasyon, at pagsubok. Ang artikulong ito ay nagbibigay ng impormasyon tungkol sa mga relay ng tambo at ang paggamit nito sa mga circuit.
Mga Pangunahing Kaalaman sa Reed Relay
Ang isang reed relay ay isang maliit na electromechanical switch na gumagamit ng isang likawin upang makontrol ang mga metal na contact na selyadong sa loob ng isang glass tube. Kapag ang kasalukuyang dumadaloy sa pamamagitan ng likawin, lumilikha ito ng isang magnetic field na gumagalaw sa mga contact at binabago ang estado ng circuit. Pinapayagan nito ang relay na lumipat ng isang circuit habang pinapanatili ang control side na elektrikal na hiwalay mula sa lumipat na bahagi.
Ang isang tambo relay ay binubuo ng tatlong pangunahing bahagi: ang tambo switch, ang likawin, at ang panlabas na casing. Sa loob ng tambo switch ay dalawang manipis na ferromagnetic tambo na selyadong sa salamin. Kapag ang likawin ay energized, ang mga tambo ay nagiging magnetized at gumagalaw nang magkasama o hiwalay, depende sa disenyo ng contact.

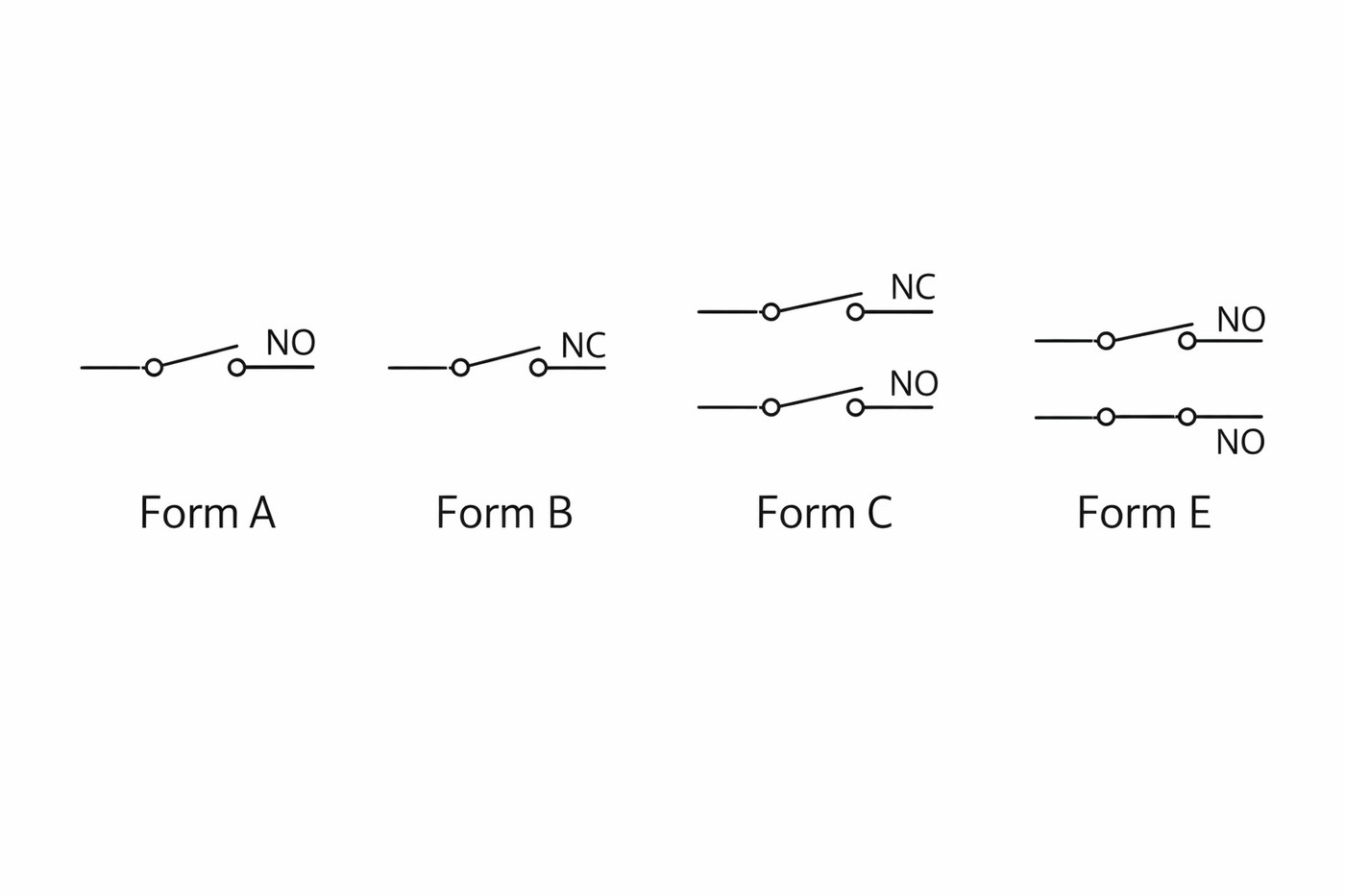

Mga Form ng Pakikipag-ugnay sa Reed Relay
Ang mga relay ng reed ay magagamit sa ilang mga form ng contact, na ang pinakakaraniwan ay Form A, Form B, Form C, at Form E.
Ang Form A ay karaniwang bukas at nagsasara kapag energized. Ang Form B ay karaniwang sarado at bubukas kapag energized. Ang Form C ay isang uri ng pagbabago na lumilipat ng koneksyon sa pagitan ng dalawang landas. Ang Form E ay isang uri ng latching, tinatawag ding bistable, na nagpapanatili ng huling posisyon nito pagkatapos alisin ang kapangyarihan ng coil.
Mga Benepisyo at Limitasyon ng Reed Relay
Ang mga relay ng tambo ay ginagamit dahil ang mga ito ay maliit, mabilis na lumipat, at nagbibigay ng malakas na paghihiwalay ng kuryente. Ang kanilang mga selyadong contact ay tumutulong na protektahan ang lugar ng paglipat, na sumusuporta sa matatag na operasyon sa mga circuit na nangangailangan ng tumpak, kinokontrol na paglipat.
Mayroon din silang mga limitasyon. Ang kanilang maliliit na contact ay hindi angkop para sa lahat ng mga uri ng pag-load, tulad ng mga may mataas na inrush current o malakas na surges. Ang mga relay ng tambo ay mas angkop para sa mga application kung saan ang kalidad ng paglipat ay mas mahalaga kaysa sa paghawak ng mabibigat na de-koryenteng paglo-load.

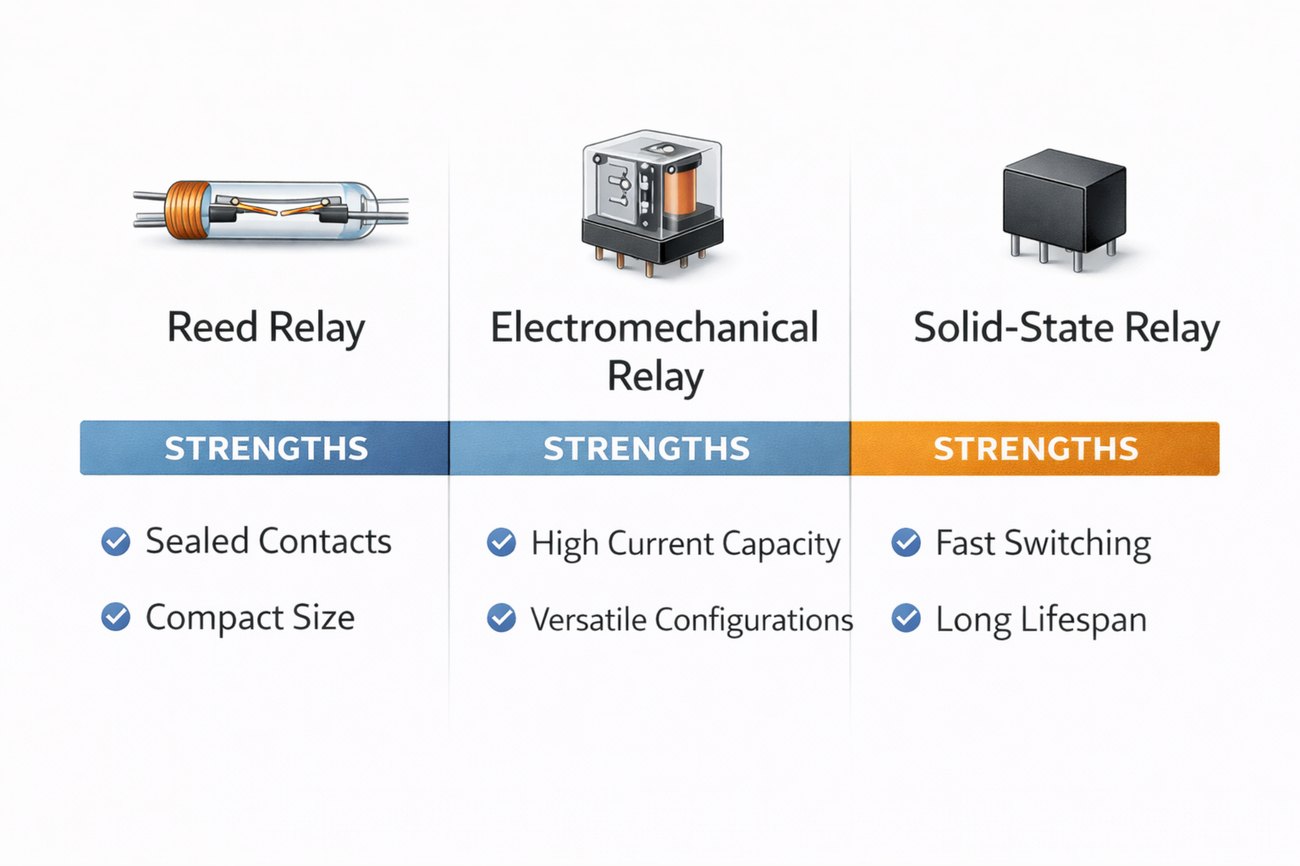

Reed Relay at Iba pang Mga Uri ng Relay
| Uri ng Relay | Pangunahing Lakas | Pangunahing Limitasyon | Pinakamahusay na Akma |
|---|---|---|---|
| Reed Relay | Malinis na paglipat, compact na sukat, at mahusay na paghihiwalay ng kuryente | Maliit na mga contact at mas mababang tolerance para sa mga naglo-load ng surge | Precision switching, instrumentation, at signal routing |
| Electromechanical Relay | Maaaring hawakan ang mas malaking naglo-load at mas hinihingi na paglipat | Mas malaking sukat, mas mabagal na operasyon, at mas maraming pagsusuot ng contact sa paglipas ng panahon | Paglipat ng kuryente at pangkalahatang mga circuit ng kontrol |
| Solid-State Relay | Walang gumagalaw na mga bahagi, tahimik na operasyon, at mabilis na paglipat | Pagtagas ng kasalukuyang at iba't ibang pag-uugali ng paglipat mula sa mga relay na nakabatay sa contact | Mabilis na elektronikong paglipat |
Paano Pumili ng isang Reed Relay
Ang isang reed relay ay karaniwang pinipili batay sa uri ng pag-load, boltahe, kasalukuyang, at bilis ng paglipat. Ang rating ng contact ay dapat tumugma sa aktwal na pag-load, hindi lamang sa normal na halaga ng pagpapatakbo. Kung ang circuit ay may kasamang mga inductive load, tulad ng mga coil o transformer, kailangan ding isaalang-alang ang boltahe ng surge.
Ang buhay ng contact ay mas mahalaga kapag ang relay ay madalas na lumipat. Para sa mga signal na mababa ang antas, ang mga relay ng tambo ay karaniwang tumatagal ng mas matagal. Para sa mas mataas na kasalukuyang pag-load, ang pagsusuot ng contact ay nagiging mas halata. Ang boltahe ng coil ay dapat ding tumugma sa drive circuit, at ang laki ng pakete ay dapat magkasya sa magagamit na puwang ng board.
Mga Aplikasyon ng Reed Relay
• Kagamitan sa pagsubok at pagsukat
• Medikal na elektronika
• Mga sistema ng telekomunikasyon
• Mga sistema ng pamamahala ng baterya
• Elektronikong enerhiya
• Automotive at pang-industriya na elektronika
Pag-troubleshoot at Pagpapatunay ng Reed Relay
| Problema | Malamang na Sanhi | Praktikal na Tseke |
|---|---|---|
| Ang mga contact ay nabigo nang maaga | Inrush kasalukuyang o labis na karga | Suriin muli ang startup kasalukuyang at uri ng pag-load |
| Hindi maaasahang paglipat | Maling boltahe ng likawin o hindi angkop na uri ng relay | I-verify ang coil drive at form ng contact |
| Mga isyu sa signal | Mahinang mga problema sa application o layout | Suriin ang landas ng signal at paghihiwalay |
| Maikling buhay ng relay | Mga rating batay lamang sa mga nominal na halaga | Muling suriin ang tunay na paglipat ng stress |
Konklusyon
Ang mga relay ng tambo ay kapaki-pakinabang kung saan kinakailangan ang compact size, mahusay na paghihiwalay, at tumpak na paglipat. Ang kanilang pagganap ay apektado ng form ng contact, pag-uugali ng pag-load, surge current, mga kinakailangan sa coil, layout, at paglipat ng stress. Ang mahusay na mga resulta ay nakasalalay sa pagpili ng tamang relay, pagsuri sa aktwal na mga kondisyon ng circuit, at pagsubok sa ilalim ng aktwal na mga kondisyon ng pagpapatakbo. Ang pag-unawa sa parehong mga pakinabang at limitasyon ay tumutulong na ipakita kung saan gumagana nang maayos ang mga relay ng tambo at kung saan kinakailangan ang dagdag na pangangalaga.
Mga Madalas Itanong [FAQ]
Ano ang ginagawa ng isang reed relay kapag naka-off ang coil?
Bumalik ito sa normal na estado ng contact maliban kung ito ay isang uri ng latching.
Maaari bang lumipat ang isang reed relay ng AC at DC?
Oo, maaari itong lumipat ng parehong AC at DC kung ang pag-load ay mananatili sa loob ng mga rating nito.
Bakit ang isang startup ay maaaring maging sanhi ng kasalukuyang pinsala sa isang reed relay?
Ang kasalukuyang pagsisimula ay maaaring maging mas mataas kaysa sa normal na kasalukuyang, na potensyal na labis na labis ang mga contact.
Ano ang nagpapaikli sa buhay ng isang relay ng tambo?
Ang labis na karga, surge current, hindi angkop na mga naglo-load, madalas na paglipat, at mahinang proteksyon ay maaaring paikliin ang buhay nito.
