Ang bias ng diode ay ang paraan ng isang boltahe na gumagawa ng isang diode na magdala ng kasalukuyang o harangan ito. Sa pamamagitan ng pagbabago ng laki ng boltahe at direksyon, ang isang diode ay maaaring gumana sa pasulong na pagpapadaloy ng pag-aayos, pag-reverse blocking, o pagkasira. Ipinaliliwanag ng artikulong ito ang rehiyon ng pagkaubos, pasulong na tuhod at exponential current, reverse leakage at breakdown, at nagbibigay ng impormasyon sa mga application ng circuit na ito.
Pangkalahatang-ideya ng Diode Biasing
Inilalarawan ng diode biasing kung paano inilalapat ang isang mapagkukunan ng boltahe sa isang diode upang itakda ang estado ng pagpapatakbo nito. Sa isang polarity, ang diode ay nagsasagawa ng kasalukuyang (pasulong na bias). Sa kabaligtaran na polarity, hinaharangan ng diode ang kasalukuyang (reverse bias), at isang maliit na leakage current lamang ang nananatili. Ang biasing ay tumutukoy kung ang diode ay kumikilos tulad ng isang saradong landas para sa kasalukuyang o tulad ng isang bukas na landas.

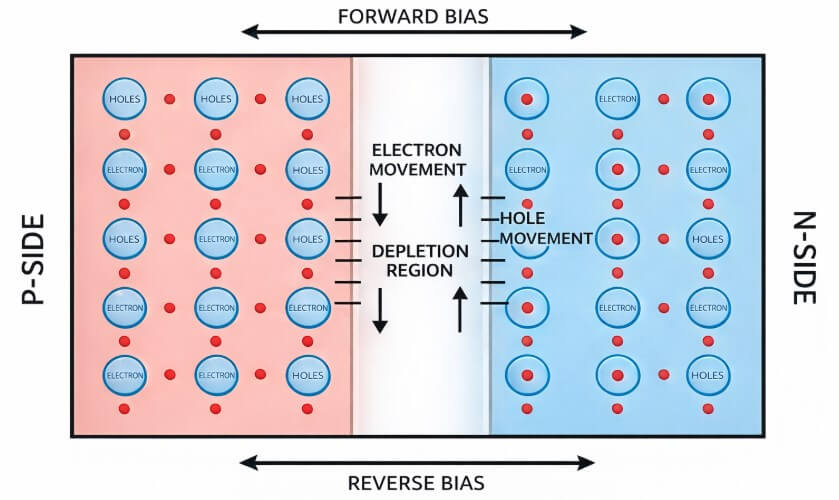

Rehiyon ng pagkaubos at epekto ng bias
Ang isang diode ay nabuo sa pamamagitan ng pagsali sa mga rehiyon ng P-type at N-type semiconductor. Sa PN junction, ang mga electron at butas ay muling pinagsama malapit sa hangganan, na nag-iiwan ng isang zone na may napakakaunting mga mobile carrier. Ang zone na ito ay ang rehiyon ng pagkaubos, at lumilikha ito ng isang hadlang na lumalaban sa kasalukuyang daloy. Mga Pangunahing Punto:
● Halos walang mga libreng carrier ang naubos na lugar
• Ang hadlang sa rehiyon ng pagkaubos ay kumokontrol kung paano maaaring dumaloy ang kasalukuyang
• Ang lapad ng rehiyon ng pagkaubos ay nagbabago sa pasulong o pabaliktad na bias

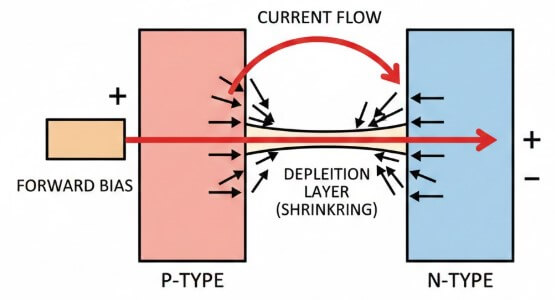

Pasulong na Bias sa Diode Biasing at Kasalukuyang Daloy
Sa pasulong na bias, ang diode ay konektado upang ang P-side ay nasa isang mas mataas na boltahe kaysa sa N-side. Ito ay nagtutulak sa mga carrier ng singil patungo sa PN junction at ginagawang mas payat ang rehiyon ng pagkaubos. Kapag ang hadlang ay naging sapat na maliit, ang kasalukuyang ay maaaring dumaloy nang madali sa pamamagitan ng diode. Sa ganitong kalagayan, ang diode ay nagsasagawa.
| Kondisyon | Paglalarawan |
|---|---|
| Panlabas na boltahe | P-side konektado sa positibo, N-side sa negatibo |
| Rehiyon ng pagkaubos | Ang lapad ay nabawasan |
| Kasalukuyang | Madali ang daloy at medyo mataas |
| Pag-uugali ng diode | Pagsasagawa ng estado (kasalukuyang dumadaan) |

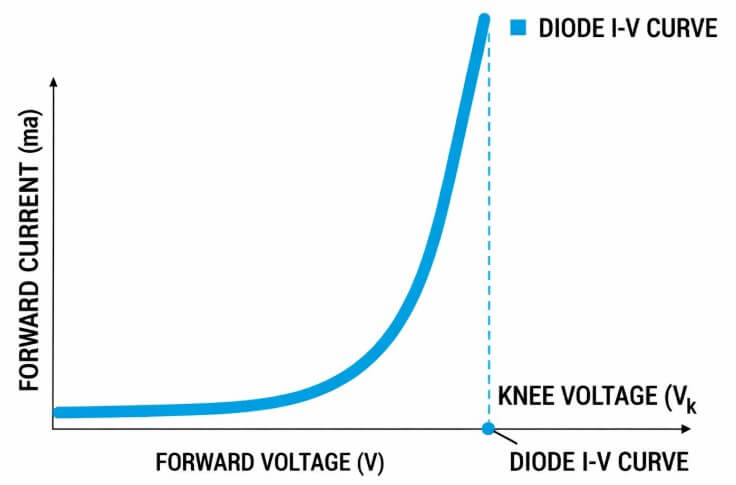

Forward Voltage Threshold sa Diode Biasing
Ang isang forward-biased diode ay nagsasagawa ng napakaliit na kasalukuyang hanggang sa ang inilapat na boltahe ay umabot sa isang punto ng pag-ikot, na madalas na tinatawag na boltahe ng pasulong o boltahe ng tuhod. Sa ibaba ng saklaw na ito, ang kasalukuyang ay nananatiling maliit. Sa paglipas nito, ang kasalukuyang ay mabilis na tumataas sa maliliit na pagbabago ng boltahe.
Karaniwang pasulong na boltahe halaga:
• Silicon diodes: tungkol sa 0.7 V
• Germanium diodes: tungkol sa 0.3 V
• LEDs: tungkol sa 1.8-3.3 V
Forward-Biased Diode: Exponential Current Region
Kapag ang diode ay gumagalaw nang lampas sa rehiyon ng tuhod, ang kasalukuyang lumalaki sa isang exponential pattern. Ang isang maliit na pagtaas sa pasulong boltahe ay maaaring makabuo ng isang mas malaking pagtaas sa pasulong na kasalukuyang. Sa maraming mga circuit, ang pasulong na boltahe ng diode ay nananatili sa loob ng isang makitid na saklaw habang ang kasalukuyang nag-iiba nang malaki.
| Parameter | Ano ang kahulugan nito |
|---|---|
| *VF* | Ang pasulong na boltahe ay inilalapat sa buong diode sa pasulong na bias |
| *KUNG* | Ang kasalukuyang dumadaloy sa pamamagitan ng diode sa pasulong na direksyon |
| Exponential region | Ang bahagi ng I-V curve (pagkatapos ng threshold) kung saan ang kasalukuyang tumataas nang husto sa boltahe |

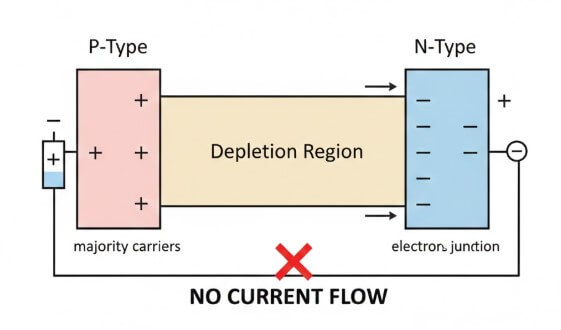

Reverse Bias: Pag-block ng Estado at Leakage Current
Sa reverse bias, ang diode ay konektado sa kabaligtaran na direksyon sa direksyon ng pagsasagawa nito. Ang rehiyon ng pagkaubos ay lumalawak, at ang hadlang sa junction ay tumataas, kaya hinaharangan ng diode ang normal na daloy ng kasalukuyang. Ang isang maliit na reverse current ay umiiral pa rin dahil sa mga carrier ng minorya sa loob ng diode. Ang kasalukuyang ito ay tinatawag na leakage current o reverse saturation current.
Reverse Bias Traits
• Ang rehiyon ng pagkaubos ay lumalawak at hinaharangan ang pagtawid ng carrier
• Ang reverse current ay nananatiling napakaliit (nakasalalay sa aparato)
• Ang pagtagas ay tumataas habang tumataas ang temperatura ng junction
Reverse Breakdown: Mga Mode ng Zener at Avalanche
Sa reverse bias, ang isang diode ay karaniwang hinaharangan ang kasalukuyang. Kung ang reverse boltahe ay nagiging masyadong malaki, ang diode ay umabot sa breakdown boltahe nito. Sa puntong ito, ang diode ay biglang nagsisimulang magsagawa ng isang malaking kasalukuyang, kahit na ito ay baligtad pa rin. Ang estadong ito ay tinatawag na pagkasira, at ito ay isang pangunahing bahagi ng pag-unawa sa diode biasing sa mataas na reverse voltages.
Mga Uri ng Breakdown
• Zener breakdown (mababang boltahe) - Nangyayari sa mas mababang reverse boltahe, karaniwan sa espesyal na ginawa Zener diodes.
• Avalanche breakdown (mas mataas na boltahe) - Nangyayari sa mas mataas na reverse voltages kapag charge carrier makakuha ng sapat na enerhiya upang kumatok sa iba pang mga carrier libre.

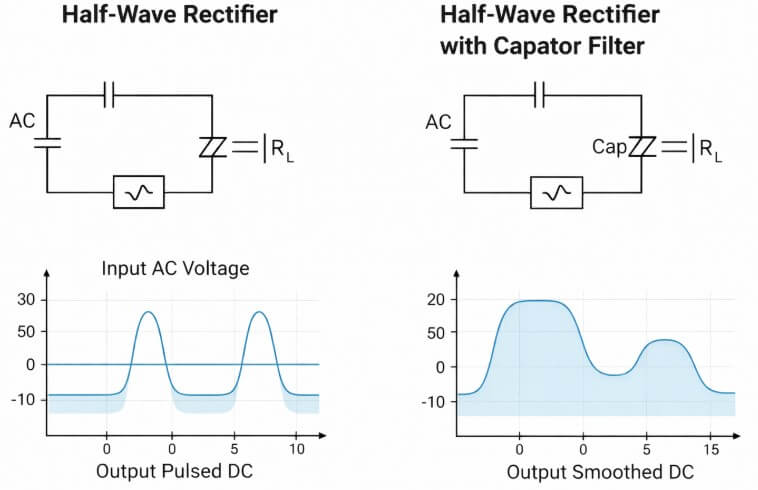

Rectifier Circuits (AC sa DC Conversion)
Sa rectifier circuits, ang isang diode ay nagsasagawa sa panahon ng kalahating cycle kapag ito ay pasulong na bias at mga bloke sa panahon ng kabaligtaran na kalahating cycle kapag ito ay reverse biased. Ang pagkilos na ito ay lumilikha ng isang unidirectional output. Ang pagdaragdag ng isang filter capacitor smooths ang output boltahe sa pamamagitan ng pagbabawas ng ripple. Kung saan ito nagpapakita
● Mga adaptor ng kuryente at mga pangunahing suplay ng DC
• Mga rectifier ng tulay sa mga kagamitan na pinapatakbo ng mains
● Mga landas ng proteksyon ng polarity sa mga sistema ng mababang boltahe
Operasyon ng LED (Forward-Biased Light Emission)
Ang isang LED ay naglalabas ng ilaw kapag ito ay pasulong-bias at kasalukuyang dumadaloy sa pamamagitan ng junction nito. Ang pasulong na boltahe ay nakasalalay sa materyal at kulay ng LED. Ang mga LED ay hinihimok gamit ang isang elemento na naglilimita sa kasalukuyan tulad ng isang resistor o pare-pareho ang kasalukuyang driver upang maiwasan ang labis na kasalukuyang. Pinakamainam na suriin ang mga sumusunod:
• Ang mas mataas na LED current ay nagdaragdag ng liwanag hanggang sa mga limitasyon ng aparato
• Serye resistors itakda ang kasalukuyang sa simpleng circuits
• Kinokontrol ng mga driver ang kasalukuyang mas mahigpit sa mga sistema ng pag-iilaw
Pagtuklas ng Signal at Demodulation
Ang isang diode ay maaaring magamit upang maipasa ang isang bahagi ng isang signal waveform. Sa pagtuklas ng sobre ng AM, ang isang pasulong-biased na landas ng pagpapadaloy ay naniningil ng isang kapasitor sa mga peak ng signal, at ang kapasitor ay naglalabas sa pagitan ng mga tuktok sa pamamagitan ng isang resistor ng pag-load, na nabawi ang nilalaman ng mensahe na may mas mababang dalas. Mga kaugnay na tungkulin sa circuit:
● Pagtuklas ng rurok at pag-clamp
● Half-wave signal paghubog
• Simpleng mga yugto ng pagtuklas ng RF
Mga Aplikasyon ng Reverse-Bias
Reverse Bias sa Photodiodes
Ang isang photodiode ay pinananatiling nasa reverse bias, kaya ang rehiyon ng pagkaubos ay malawak at handa nang tumugon sa liwanag. Ginagawa nitong mas sensitibo sa maliliit na pagbabago sa ilaw.
Reverse Bias sa Zener Diodes
Ang isang Zener diode ay ginagamit sa reverse bias malapit sa breakdown boltahe nito. Sa kondisyong ito, pinapanatili nito ang boltahe na halos matatag at tumutulong sa pag-aayos ng suplay.
Reverse Bias sa TVS Protection Diodes
Ang mga diode ng TVS (Transient Voltage Suppression) ay mananatiling baligtad sa panahon ng normal na operasyon. Kapag lumitaw ang isang biglaang boltahe spike, nagsasagawa sila ng kabaligtaran at tumutulong na limitahan ang boltahe.
Reverse Bias para sa Paghihiwalay
Ang isang reverse-biased diode ay pumipigil sa normal na kasalukuyang daloy. Tumutulong ito na ihiwalay ang mga bahagi ng isang circuit at pinipigilan ang mga hindi kanais-nais na kasalukuyang landas.
Konklusyon
Ang pagkiling ng diode ay nag-uugnay sa PN junction sa tunay na pag-uugali ng circuit. Sa pasulong na bias, ang rehiyon ng pagkaubos ay nagiging manipis, ang boltahe ng tuhod ay naabot, at ang kasalukuyang tumataas nang mabilis, pagpapakain ng mga rectifier, LED, at signal o logic stage. Sa reverse bias, ang rehiyon ay lumalawak, ang kasalukuyang ay nananatiling maliit hanggang sa pagkasira, na nagpapagana ng mga photodiode, kontrol ng Zener, proteksyon ng TVS, at paghihiwalay.
Mga Madalas Itanong [FAQ]
Paano nakakaapekto ang temperatura sa pagbias ng diode?
Ang mas mataas na temperatura ay nagpapababa ng pasulong na pagbagsak ng boltahe at nagdaragdag ng reverse leakage current.
Ano ang Reverse Recovery Time sa isang Diode?
Ang reverse recovery time ay ang pagkaantala pagkatapos ng paglipat mula sa pasulong hanggang sa reverse bias habang ang diode ay nagsasagawa pa rin dahil sa naka-imbak na singil.
Paano nakakaapekto ang mga rating ng diode sa mga kondisyon ng bias?
Ang boltahe at kasalukuyang bias ay dapat manatili sa ibaba ng maximum na pasulong na kasalukuyang at maximum na baligtad na boltahe ng diode upang maiwasan ang pinsala.
Ano ang dynamic na paglaban sa isang forward-biased diode?
Ang dynamic na paglaban ay ang ratio ng isang maliit na pagbabago sa pasulong na boltahe sa isang maliit na pagbabago sa pasulong na kasalukuyang sa isang naibigay na operating point.
Ano ang mangyayari kung ang isang diode ay labis na nai-stress sa bias?
Ang labis na pasulong na kasalukuyang o baligtad na boltahe ay nag-overheat sa junction, nagdaragdag ng pagtagas, at maaaring maging sanhi ng permanenteng pagkabigo.
