Habang ang mga layout ng PCB ay nagtutulak patungo sa mas mataas na density at mas mahigpit na bilang ng layer, ang mga istraktura ay may mas malaking papel sa kung gaano kaepektibo ang mga signal at kapangyarihan na lumipat sa board. Ang mga bulag at inilibing na vias ay nag-aalok ng mga alternatibo sa tradisyunal na pamamagitan ng mga vias sa pamamagitan ng paglilimita kung saan lumilitaw ang mga koneksyon sa loob ng stack-up. Ang pag-unawa kung paano itinayo, inilalapat, at pinipigilan ang mga vias na ito ay tumutulong sa pagtatakda ng makatotohanang mga inaasahan nang maaga sa proseso ng disenyo.

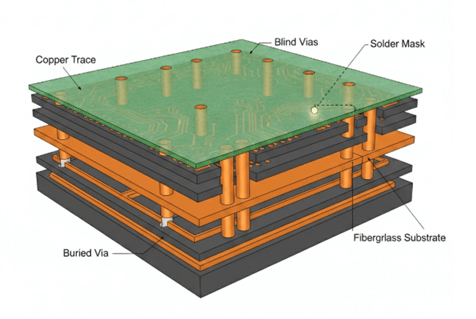

Blind Vias Pangkalahatang-ideya

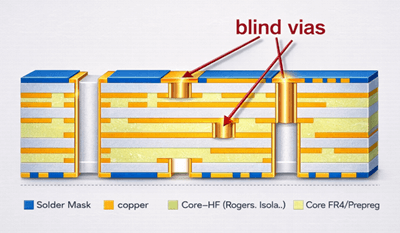

Ang mga bulag na vias ay mga naka-plated na butas na nag-uugnay sa isang panlabas na layer (itaas o ibaba) sa isa o higit pang mga panloob na layer nang hindi dumadaan sa buong PCB. Ang mga ito ay tumitigil sa loob ng stack-up at makikita lamang sa isang board surface. Pinapayagan nito ang mga bahagi ng ibabaw-layer na kumonekta sa panloob na routing habang pinapanatili ang kabaligtaran na bahagi nang libre.

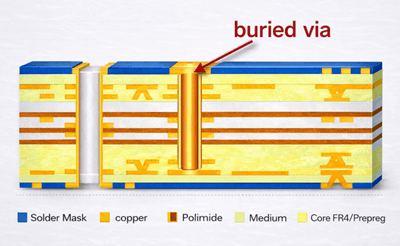

Ano ang Buried Vias?
Ang mga nakalibing na vias ay nag-uugnay sa mga panloob na layer sa iba pang mga panloob na layer at hindi kailanman maabot ang ibabaw ng PCB. Ang mga ito ay nabuo sa panahon ng panloob na mga hakbang sa paglalamina at mananatiling ganap na nakapaloob sa loob ng board. Pinapanatili nito ang parehong mga panlabas na layer para sa pagruruta at paglalagay ng bahagi.
Mga Katangian ng Bulag at Inilibing na Vias
| Katangian | Blind Vias | Inilibing Vias |
|---|---|---|
| Mga koneksyon sa layer | Ikonekta ang isang panlabas na layer (itaas o ibaba) sa isa o higit pang mga panloob na layer | Ikonekta ang isa o higit pang mga panloob na layer sa iba pang mga panloob na layer lamang |
| Kakayahang makita sa ibabaw | Nakikita sa isang ibabaw ng PCB lamang | Hindi nakikita sa alinman sa ibabaw ng PCB |
| Yugto ng paggawa | Nabuo pagkatapos ng bahagyang o buong paglalamina gamit ang kinokontrol na pagbabarena | Gawa-gawa sa panahon ng pagproseso ng panloob na core bago ang paglalamina ng panlabas na layer |
| Paraan ng pagbabarena | Laser pagbabarena para sa microvias o kinokontrol na lalim na mekanikal na pagbabarena | Mekanikal na pagbabarena sa mga panloob na core |
| Tipikal na natapos na diameter | 75-150 μm (3-6 mil) para sa laser microvias; 200-300 μm (8-12 mil) para sa mekanikal na bulag na vias | Karaniwan, 250-400 μm (10-16 mil), katulad ng karaniwang mekanikal na vias |
| Tipikal na lalim ng via | Isang dielectric layer (≈60-120 μm) para sa microvias; hanggang sa 2-3 layer para sa mekanikal na bulag na vias | Tinukoy ng napiling panloob na pares ng layer at naayos pagkatapos ng paglalamina |
| Kontrol sa lalim | Nangangailangan ng tumpak na kontrol sa lalim upang tapusin sa inilaan na capture pad | Ang lalim ay likas na kinokontrol ng kapal ng core |
| Mga kinakailangan sa pagpaparehistro | Kritikal ang mataas na tumpak na lalim at pagpaparehistro ng layer | Kinakailangan ang mataas—tumpak na pagkakahanay ng layer-to-layer |
| Pagiging kumplikado ng proseso | Nagdaragdag sa maramihang mga lalim ng blind-via | Nagdaragdag sa bawat karagdagang nakalibing na pares ng layer |
| Karaniwang paggamit | HDI stackups na may siksik na ibabaw routing at pinong pitch bahagi | Ang mga multilayer board na nangangailangan ng maximum na espasyo sa pagruruta sa labas ng layer |
Paghahambing ng Blind at Buried Vias
| Paghahambing ng Item | Inilibing Vias | Blind Vias |
|---|---|---|
| Pagruruta ng espasyo sa mga panlabas na layer | Ang mga panlabas na layer ay ganap na napanatili para sa pagruruta at paglalagay ng bahagi | Ang isang panlabas na layer ay bahagyang inookupahan ng via pads |
| Haba ng landas ng signal | Maikling panloob na mga landas ng signal sa pagitan ng mga panloob na layer | Maikling vertical na landas mula sa ibabaw hanggang sa panloob na mga layer |
| Sa pamamagitan ng mga stub | Walang mga stub sa pamamagitan ng butas | Ang haba ng stub ay pinaliit ngunit umiiral pa rin |
| Mataas na bilis ng epekto ng signal | Mas mababang parasitiko epekto dahil sa kawalan ng mahabang stubs | Nabawasan stub epekto kumpara sa sa pamamagitan ng vias |
| Suporta sa density ng layout | Nagpapabuti sa panloob na layer routing density | Malakas na suporta para sa siksik na mga layout ng ibabaw at pinong pitch fanout |
| Mekanikal na pagkakalantad | Ganap na nakapaloob at protektado sa loob ng PCB | Nakalantad sa isang panlabas na layer |
| Thermal pag-uugali | Makakatulong sa panloob na pagkalat ng init depende sa pagkakalagay | Limitadong thermal contribution kumpara sa buried vias |
| Proseso ng paggawa | Nangangailangan ng sunud-sunod na paglalamina | Nangangailangan ng tumpak na pagbabarena na kinokontrol ng lalim |
| Pagpaplano ng stack-up | Dapat tukuyin nang maaga sa disenyo ng stack-up | Mas nababaluktot ngunit nakasalalay pa rin sa stack-up |
| Inspeksyon at muling paggawa | Napakaliit na pag-access sa inspeksyon at muling pag-access | Limitado ngunit mas madali kaysa sa inilibing na mga vias |
| Epekto ng gastos | Mas mataas na gastos dahil sa karagdagang paglalamina at pagkakahanay | Katamtamang pagtaas ng gastos; karaniwang mas mababa kaysa sa inilibing na mga vias |
| Mga panganib sa pagiging maaasahan | Mataas na pagiging maaasahan sa sandaling gawa-gawa nang tama | Ang mga maliliit na diameter at manipis na mga margin ng plating ay nangangailangan ng mahigpit na kontrol sa proseso |
| Mga Tipikal na Aplikasyon | Mataas na layer-count board, kinokontrol na impedance panloob na routing | Mga board ng HDI, pinong pitch BGAs, compact na mga layout ng ibabaw |
Mga Teknolohiya ng PCB na Ginamit upang Bumuo ng Bulag at Inilibing na Vias

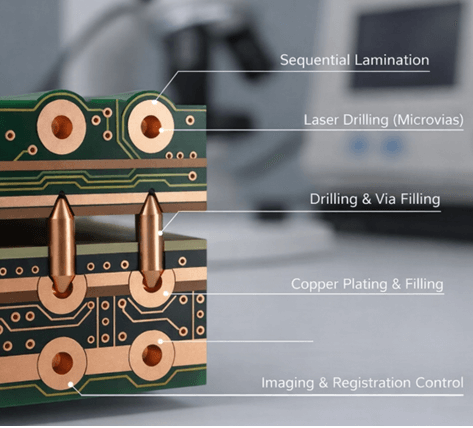

Sinusuportahan ng ilang pamamaraan ng katha ang mga uri na ito, na pinili batay sa density at layer count:
• Sequential lamination: bumubuo ng board sa mga yugto upang bumuo ng mga panloob na vias
• Laser pagbabarena (microvias): nagbibigay-daan sa napakaliit na bulag na vias na may tumpak na kontrol sa lalim
• Kinokontrol na lalim na mekanikal na pagbabarena: ginagamit para sa mas malaking bulag o nakalibing na mga vias
• Copper plating at sa pamamagitan ng pagpuno: lumilikha ng kondaktibo bariles at nagpapabuti ng lakas o ibabaw flatness
• Imaging at kontrol sa pagpaparehistro: pinapanatili ang mga drill at pad na nakahanay sa pamamagitan ng maraming mga siklo ng paglalamina
Proseso ng Pagmamanupaktura para sa Bulag at Inilibing na Vias
Ang proseso ng pagmamanupaktura para sa bulag at inilibing na mga vias ay sumusunod sa isang staged build-up na diskarte kung saan ang iba't ibang mga istraktura ng via ay nabuo sa mga tukoy na punto sa pagkakasunud-sunod ng paglalamina. Tulad ng inilarawan sa Figure 5, buried vias ay nilikha ganap sa loob ng mga panloob na layer ng PCB, habang bulag vias umaabot mula sa isang panlabas na layer sa isang napiling panloob na layer at mananatiling nakikita sa lamang ng isang ibabaw ng tapos na board.
Ang proseso ay nagsisimula sa panloob na layer imaging at ukit, kung saan ang mga pattern ng circuit ay inilipat sa mga indibidwal na tanso foil at chemically etched upang tukuyin ang routing ng bawat panloob na layer. Ang mga nakaukit na mga layer ng tanso, na ipinapakita bilang panloob na mga bakas ng tanso sa Figure 5, ay bumubuo ng de-koryenteng pundasyon ng multilayer stack-up. Kapag inilibing vias ay kinakailangan, pagbabarena ay isinasagawa sa mga piling panloob na core bago idinagdag ang anumang mga panlabas na layer. Ang mga butas na drilled, na karaniwang nilikha gamit ang mekanikal na pagbabarena para sa karaniwang inilibing na vias, ay pagkatapos ay tanso na pinahiran upang magtatag ng mga koneksyon sa kuryente sa pagitan ng mga itinalagang panloob na pares ng layer.
Kapag nakumpleto na ang mga nakalibing na vias, ang mga nakaukit na panloob na core at prepreg layer ay nakasalansan at nakalamina sa ilalim ng kinokontrol na init at presyon. Ang hakbang na ito ng paglalamina ay permanenteng nakapaloob sa mga nakalibing na vias sa loob ng PCB, tulad ng ipinahiwatig ng mga orange vertical na koneksyon na ganap na nakapaloob sa loob ng mga panloob na layer sa Figure 5. Pagkatapos ng paglalamina, ang board ay lumilipat mula sa panloob na layer na katha patungo sa panlabas na pagproseso ng layer.
Bulag vias ay nabuo pagkatapos ng paglalamina sa pamamagitan ng pagbabarena mula sa panlabas na ibabaw ng PCB pababa sa isang tiyak na panloob na tanso layer. Tulad ng ipinapakita sa Figure 5, ang mga vias na ito ay nagmumula sa tuktok na layer ng tanso at nagtatapos sa isang panloob na layer capture pad. Ang pagbabarena ng laser ay karaniwang ginagamit para sa mga microvias, habang ang kinokontrol na lalim na mekanikal na pagbabarena ay inilalapat para sa mas malaking bulag na vias, na may mahigpit na kontrol sa lalim upang maiwasan ang labis na pagbabarena sa mas mababang mga layer. Ang mga bulag sa pamamagitan ng mga butas ay pagkatapos ay metallized sa pamamagitan ng electroless tanso deposition na sinusundan ng electrolytic tanso plating upang lumikha ng maaasahang mga de-koryenteng koneksyon sa pagitan ng panlabas at panloob na mga layer.
Para sa mga disenyo na gumagamit ng nakasalansan o naka-cap na bulag na mga vias upang suportahan ang mga bahagi ng pinong pitch, ang mga plated vias ay maaaring punan ng kondaktibo o di-kondaktibo na mga materyales at planarized upang makamit ang isang patag na ibabaw na angkop para sa mataas na density na pagpupulong. Ang proseso ay nagpapatuloy sa panlabas na layer imaging at ukit, aplikasyon ng solder mask, at ang pangwakas na pagtatapos ng ibabaw, tulad ng ENIG, immersion silver, o HASL. Matapos makumpleto ang katha, ang PCB ay sumasailalim sa pagsubok sa pagpapatuloy ng kuryente, pag-verify ng impedance kapag tinukoy, at optical o X-ray na inspeksyon upang kumpirmahin sa pamamagitan ng integridad, pagkakahanay ng layer, at pangkalahatang kalidad ng pagmamanupaktura.

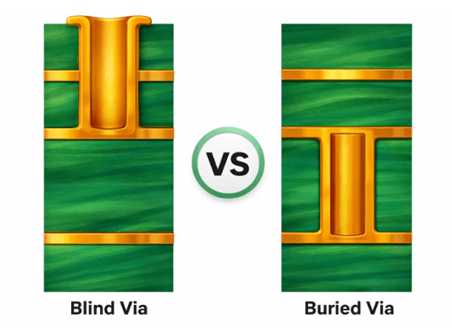

Paghahambing ng Blind vs. Buried Vias
| Punto ng Paghahambing | Blind Vias | Inilibing Vias |
|---|---|---|
| Mga Koneksyon | Panlabas na layer ↔ isa o higit pang mga panloob na layer | Panloob na layer ↔ panloob na layer |
| Epekto ng panlabas na layer | Sumasakop sa espasyo ng pad sa isang panlabas na layer | Nag-iiwan ng parehong mga panlabas na layer na ganap na magagamit |
| Tipikal na lalim | Karaniwang sumasaklaw sa 1-3 layer | Naayos sa pagitan ng mga tiyak na panloob na pares ng layer |
| Mga karaniwang diameter | ~ 75–300 μm | ~ 250–400 μm |
| Pamamaraan ng paggawa | Laser pagbabarena o kinokontrol na lalim na mekanikal na pagbabarena pagkatapos ng paglalamina | Nabuo sa mga panloob na core gamit ang sunud-sunod na paglalamina |
| Pag-access sa inspeksyon | Limitado sa isang ibabaw na gilid | Napaka-limitado, ganap na nakapaloob |
Mga Aplikasyon ng Bulag at Inilibing na Vias

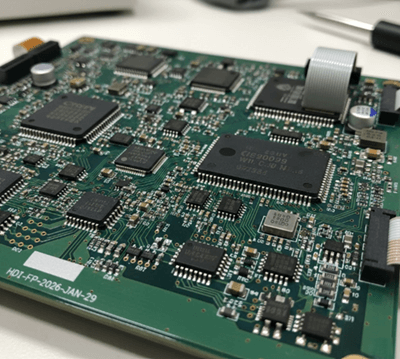

• HDI PCBs na may Fine-Pitch Components: Ginagamit upang i-fan out BGAs, QFNs, at iba pang mga masikip na pitch package habang pinapanatili ang ibabaw routing space.

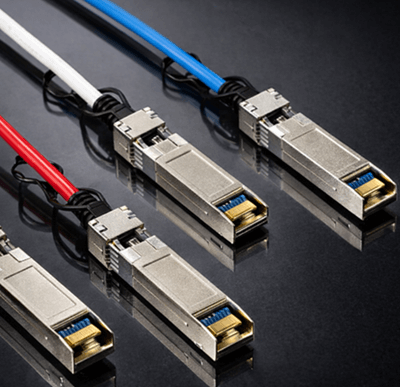

• High-Speed Digital Interconnects: Suportahan ang siksik na pagruruta ng signal sa mga processor, mga interface ng memorya, at mga board na may mataas na layer-count nang walang labis na mga stub.

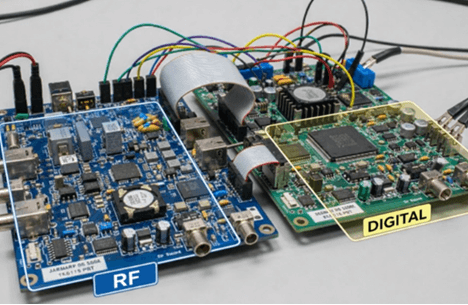

• RF at Mixed-Signal Boards: Paganahin ang mga compact layout at mas malinis na paglipat sa pagitan ng mga layer sa mga disenyo na pinagsasama ang analog, RF, at digital signal.

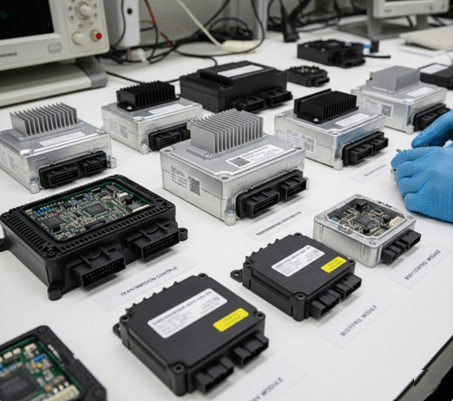

• Mga Module ng Kontrol ng Automotive: Inilalapat sa mga ECU at mga sistema ng tulong sa pagmamaneho kung saan kinakailangan ang mga compact layout at multilayer interconnect.
• Wearables at Compact Consumer Electronics: Tumutulong na mabawasan ang laki ng board at layer kasikipan sa mga smartphone, wearables, at iba pang mga produkto na limitado sa espasyo.
Mga Trend sa Hinaharap para sa Blind at Buried Vias
Ang teknolohiya ng Via ay patuloy na umuunlad habang ang densidad ng interconnect, bilis ng signal, at bilang ng layer ay nagdaragdag sa mga advanced na disenyo ng PCB. Kabilang sa mga pangunahing kalakaran ang:
• Mas maliit na mga diameter ng via at mas malawak na paggamit ng microvias: Ang patuloy na pagbawas sa laki ng via ay sumusuporta sa mas mahigpit na mga pitch ng bahagi at mas mataas na density ng routing sa HDI at ultra-compact boards.
• Pinahusay na plating at punan pagkakapare-pareho para sa mas malakas na vias: Ang mga pagsulong sa tanso plating at via-fill proseso ay nagpapabuti ng pagkakapare-pareho, sumusuporta sa mas malalim na bulag na vias at mas maaasahang nakasalansan na mga istraktura.
• Nadagdagan ang automation ng DFM para sa span at stacking check: Ang mga tool sa disenyo ay nagdaragdag ng higit pang mga awtomatikong tseke para sa lalim ng blind-via, mga limitasyon sa stacking, at mga pagkakasunud-sunod ng paglalamina nang mas maaga sa proseso ng layout.
• Advanced na mga sistema ng nakalamina para sa mas mataas na bilis at thermal endurance: Ang mga bagong materyales na may mababang pagkawala at mataas na temperatura ay nagbibigay-daan sa mga bulag at inilibing na mga vias na gumana nang maaasahan sa mas mabilis at mas thermally hinihingi na mga kapaligiran.
• Maagang pag-aampon ng mga proseso ng additive at hybrid interconnect sa mga disenyo ng angkop na lugar: Ang mga piling application ay nagsasaliksik ng additive, semi-additive, at hybrid sa pamamagitan ng mga pamamaraan ng pagbuo upang suportahan ang mas pinong mga geometries at di-tradisyonal na stackups.
Konklusyon
Ang mga bulag at inilibing na vias ay nagbibigay-daan sa mga diskarte sa pagruruta na hindi posible sa mga karaniwang disenyo ng butas, ngunit nagpapakilala rin sila ng mas mahigpit na mga limitasyon sa paggawa at mga kinakailangan sa pagpaplano. Ang kanilang halaga ay nagmumula sa paggamit ng mga ito nang may layunin, pagtutugma sa pamamagitan ng uri, lalim, at paglalagay sa aktwal na mga pangangailangan sa routing o signal. Ang malinaw na mga desisyon sa stackup at maagang koordinasyon sa paggawa ay nagpapanatili ng pagiging kumplikado, gastos, at panganib sa ilalim ng kontrol.
Mga Madalas Itanong [FAQ]
Kailan dapat gamitin ang blind o buried vias sa halip na through vias?
Bulag at inilibing vias ay ginagamit kapag routing density, pinong pitch bahagi, o layer kasikipan gumawa ng sa pamamagitan ng vias hindi magagamit. Ang mga ito ay pinaka-epektibo kapag ang haba ng vertical na koneksyon ay kailangang limitado nang hindi kumakain ng espasyo sa pagruruta sa mga hindi nagamit na layer.
Nagpapabuti ba ang mga bulag at nakabaon na vias sa integridad ng signal sa mataas na bilis?
Maaari nila, higit sa lahat sa pamamagitan ng pagbabawas ng hindi nagamit sa pamamagitan ng mga stub at pagpapaikli ng mga vertical na landas ng interconnect. Tumutulong ito sa pagkontrol ng impedance at nililimitahan ang mga pagmumuni-muni sa mga landas ng high-speed o RF signal kapag inilapat nang piliin.
Ay bulag at inilibing vias katugma sa standard PCB materyales?
Oo, ngunit mahalaga ang materyal na pagpipilian. Ang mga laminate na may mababang pagkawala at matatag na mga sistema ng dielectric ay ginusto dahil ang mas mahigpit na mga istraktura sa pamamagitan ng mga istraktura ay mas sensitibo sa thermal expansion at plating stress kaysa sa standard sa pamamagitan ng vias.
Gaano kaaga dapat pinlano ang mga bulag at inilibing na vias sa isang disenyo ng PCB?
Dapat itong tukuyin sa panahon ng paunang pagpaplano ng stackup, bago magsimula ang pagruruta. Ang mga huling pagbabago ay madalas na pinipilit ang karagdagang mga hakbang sa paglalamina o muling disenyo, pagtaas ng gastos, oras ng tingga, at panganib sa paggawa.
Maaari bang pagsamahin ang mga bulag at inilibing na vias sa pamamagitan ng mga vias sa iisang pisara?
Oo, karaniwan ang mga mixed-via na disenyo. Sa pamamagitan ng mga vias hawakan ang hindi gaanong siksik na routing o mga koneksyon sa kuryente, habang ang mga bulag at inilibing na mga vias ay nakalaan para sa masikip na lugar kung saan dapat kontrolin ang pag-access sa layer.
